一款直播熱銷金飾品的初步分析試驗(yàn)

 眾所周知，2020年珠寶首飾直播銷售火爆，隨之而來也產(chǎn)生了很多消費(fèi)投訴。特別近期網(wǎng)絡(luò)平臺被頻頻曝光，消費(fèi)者投訴幾款黃金類產(chǎn)品，引起社會關(guān)注。本文在送檢樣品中選取了一款熱銷足金吊墜，對其材質(zhì)進(jìn)行分析，并進(jìn)行了破壞性測試，對破壞前后的測試數(shù)據(jù)進(jìn)行了比較，以驗(yàn)證其材質(zhì)是否存在作偽的現(xiàn)象。

一、樣品概況

本次試驗(yàn)選取了兩件“路路通”足金吊墜，相似款產(chǎn)品在直播平臺售價(jià)約199元。

二、試驗(yàn)方案

1. 試驗(yàn)?zāi)康?/span>

測試樣品的含金量，并驗(yàn)證其是否附著于有機(jī)質(zhì)基底上，如塑料、特種紙質(zhì)等。

2. 試驗(yàn)思路

在無損狀態(tài)下測試樣品質(zhì)量、金含量、密度等參數(shù)，然后將樣品熔融，再次測試相同參數(shù)，通過對比熔融前后的數(shù)據(jù)變化，判斷樣品是否附著在有機(jī)材質(zhì)基底上。

三、測試數(shù)據(jù)

1. 樣品形態(tài)

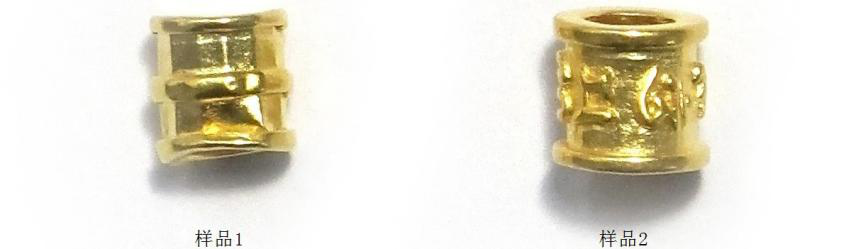

圖 1  原始形態(tài)

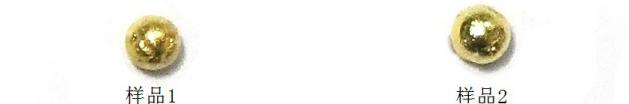

圖 2  熔融后呈珠粒狀

(注：以高溫火槍熔融，火焰溫度理論可達(dá)1300℃)

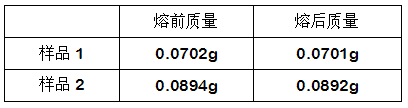

2. 質(zhì)量

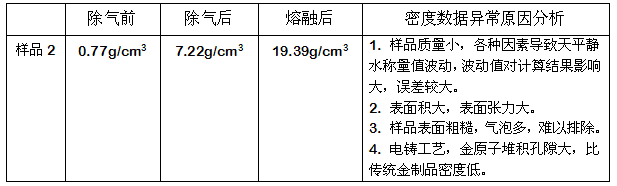

3. 密度

由于樣品質(zhì)量小，表面積大，且表面不光滑，導(dǎo)致樣品表面張力大，難以排除氣泡，密度測試數(shù)據(jù)不準(zhǔn)確。但樣品熔融前后數(shù)據(jù)的變化可以做出合理解釋。

直接將樣品放入水中，由于較多的氣泡和較大的表面張力，樣品浮于水面，明顯與“金”的密度不符。經(jīng)過一定的除氣操作，樣品沉入水底。由于氣泡多，數(shù)據(jù)測試不準(zhǔn)。僅以樣品2的密度測試數(shù)據(jù)為例進(jìn)行說明。

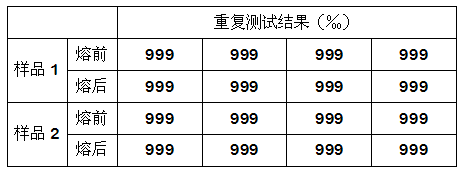

4. 金含量       X射線熒光光譜法測試結(jié)果如下

      綜合熔融前后質(zhì)量損耗：

         樣品1的金含量為：0.0701÷0.0702×999‰≈997.6‰

         樣品2的金含量為：0.0892÷0.0894×999‰≈996.8‰。

四、討論

1. 通過試驗(yàn)發(fā)現(xiàn)，該足金吊墜熔融前后的質(zhì)量、金含量變化甚微，說明該樣品由足金制成，未附著在有機(jī)物材質(zhì)(如塑料、特種紙質(zhì)等)基底上。

2. 該類產(chǎn)品采用電鑄工藝制成，具有質(zhì)量小、體積大、厚度薄的特點(diǎn)，可能出現(xiàn)浮于水面的現(xiàn)象，容易引起誤解。

3. 由于該類吊墜厚度很薄，容易變形、破裂，需要考慮其是否能滿足正常的使用功能。

廣東省金銀珠寶檢測中心（GDTC）培訓(xùn)部一直專注于珠寶知識的普及和職業(yè)技能教育工作，已經(jīng)有近十幾年的培訓(xùn)經(jīng)驗(yàn)，在業(yè)內(nèi)有著良好的口碑，近期課程火熱報(bào)名中！專業(yè)課程有彩色寶石鑒定班、翡翠鑒定與商貿(mào)班、鉆石4C分級商貿(mào)班，還有眾多興趣班等著你哦。

熱愛珠寶，想學(xué)習(xí)珠寶請您撥打020-87303023,楊老師13632360960；王老師18502074458；齊老師15017554342

培訓(xùn)報(bào)名上課地址：廣州市越秀區(qū)農(nóng)林下路81號中鐵大廈2樓 廣東省金銀珠寶檢測中心培訓(xùn)部
